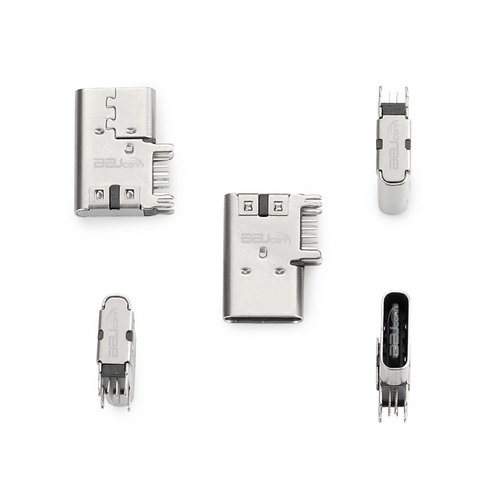

Type-C插座高频研发：破解40Gbps信号完整性的三重门

Type-C插座的高频研发正成为连接器行业的技术制高点。随着USB4 2.0标准将传输速率推至80Gbps，Type-C插座在40GHz以上频段的信号完整性面临严峻挑战。某国际大厂曾因插座阻抗失配导致笔记本电脑视频输出出现雪花噪点，直接损失千万级订单——这揭示了高频研发的复杂性与关键价值。本文将深入剖析Type-C插座在材料、设计和测试环节的核心难点。

Type-C插座的信号完整性首先受制于高频损耗控制。当速率超过20Gbps时，趋肤效应和介质损耗导致信号衰减呈指数级上升。以USB4规范为例，Type-C插座在12.8GHz频点允许的插入损耗需≤-8dB，而普通FR4基板的插座实测损耗达-12dB。通过采用混压PCB工艺（上层M6G低损耗材料+下层FR4）和镀金厚度≥0.8μm的触点，某厂商成功将损耗压至-7.2dB，误码率降低两个数量级。

Type-C插座的电磁干扰（EMI）抑制需要三维屏蔽架构。在40Gbps传输时，插座内部24个差分对间的串扰可能引发信号畸变。某5G平板项目曾因插座屏蔽不足导致Wi-Fi 6E频段被干扰，最终采用“金属外壳+导电泡棉+接地过孔阵列”方案，使辐射发射值从45dBμV/m降至32dBμV/m。更前沿的解决方案是在Type-C插座内集成EMI滤波器，通过LTCC工艺将共模扼流圈嵌入插座本体，空间占用减少60%。

Type-C插座的微型化设计加剧了高频阻抗匹配难度。USB4规范要求插座高度≤3.2mm，舌片厚度仅0.6mm，却需容纳4对高速差分信号和3组电源通道。某折叠屏手机因插座舌片变形导致触点偏移5μm，引发USB3.2信号中断。通过仿真优化，将差分对间距从0.4mm调整至0.25mm，并采用弹性悬臂梁结构，使插拔2000次后阻抗波动控制在±3Ω内，插合力偏差≤10%。

Type-C插座的耐环境性能考验材料科学极限。汽车电子要求插座在-40℃至125℃环境下保持特性阻抗稳定，而普通磷青铜触点的热膨胀系数（CTE）差异会导致高温接触失效。某车载T-Box项目通过镍钯金镀层和LCP绝缘体组合，使Type-C插座在温度循环测试中接触电阻波动＜2mΩ，盐雾1000小时后仍满足IPC-6012 3级标准。

Type-C插座的测试验证体系构建是量产前的最后关卡。使用矢量网络分析仪（VNA）测量S参数时，需在3D电磁仿真中预补偿测试夹具的影响。某实验室对Type-C插座进行12层PCB板级测试时，发现未校准夹具会导致S21参数误差达1.5dB，通过TRL校准方法将误差压缩至0.2dB以内。自动化测试平台可同步完成插拔力（5N-20N）、振动（20Hz-2000Hz）和湿热循环（95%RH）检测，将验证周期从14天缩短至48小时。

Type-C插座的高频研发是精密制造与前沿科技的深度融合。从纳米级镀层控制到太赫兹频段仿真，每个技术突破都在重新定义连接器的性能边界。当您下一次用Type-C线缆传输8K视频时，请记住：这个拇指大小的插座里，凝结着材料学、电磁学和机械工程的多维智慧结晶。
